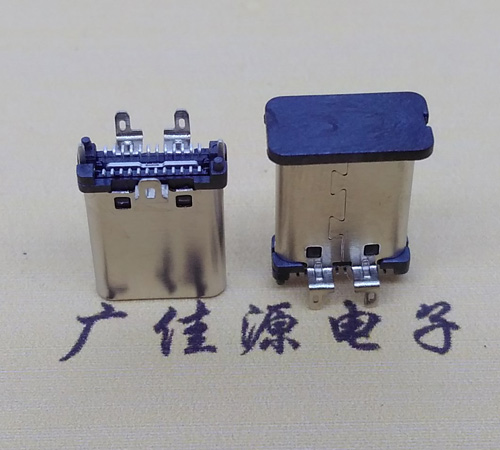

板上立贴USB 3.1 Type C公座/插头,编带SMT贴片
产品名称:板上立贴USB 3.1 Type C公座/插头,编带SMT贴片
产品分类:type c公座接口
产品简介:供应USB 3.1 Type C直立式三支脚公头/插头,双排24PIN立贴180度,总长12.35MMx8.25MM,外壳插脚宽5.6MM,外露10.29/脚距1.75MM,新推出多款超小型Type C接口,防水USB接品,产品可通过防水等级IP-X7测试要求,更详细尺寸来电质询CAD图纸。
订购热线:+86-755-33182327

USB 3.1 Type C公座/插头立贴性能:

SPECIFICATION:

1.CURRENT RATING: 3.0A MAX

2.VOLTAGE: 100 VAC

3.TEMPERATURE RANGE: -30 °C ~ 85 °C

4.CONTACT RESISTANCE: 40 MILLIONHM MAX

5.INSULATION RESISTANCE: 100 MEGOHMS MIN.

6.LNSERTION FORCE : 5N~20N

7.UNMATING FORCE: 8N~20N

8.DURABILITY:  10,000 CYCLES

USB 3.1 Type C公座

自从Apple发布了新MacBook,就一堆人在说USB 3.1 Type C。 我来从硬件角度解析下这个USB 3.1 Type C,顺便解惑。尺寸小,支持正反插,速度快(10Gb)。这个小是针对以前电脑上的USB接口说的,实际相对android机上的Micro USB还大了点:可以看到,数据传输主要有TX/RX两组差分信号,CC1和CC2是两个关键引脚,作用很多:


探测连接,区分正反面,区分DFP和UFP,也就是主从配置Vbus,有USB Type C和USB Power Delivery两种模式。

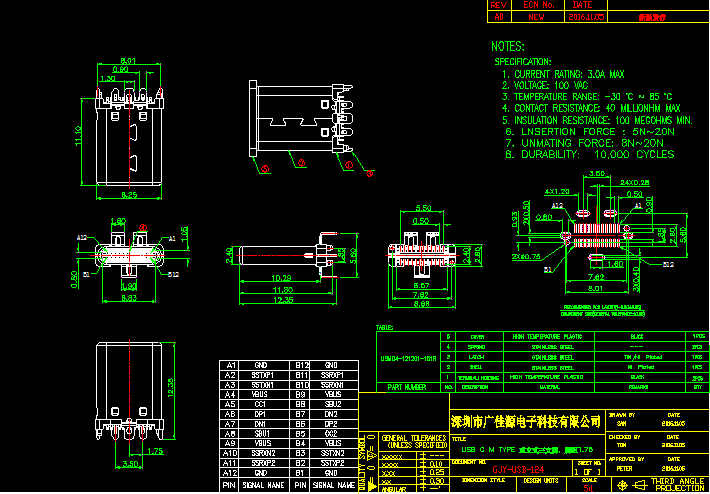

USB 3.1 Type C公座/CAD图纸

配置Vconn,当线缆里有芯片的时候,一个cc传输信号,一个cc变成供电Vconn。配置其他模式,如接音频配件时,dp,pcie时电源和地都有4个,这就是为什么可以支持到100W的原因。


产品关键词:USB 3.1 Type C公头,USB 3.1 Type C厂家,USB 3.1 Type C标准插头
