说说usb type c防水沉板母座工艺

发布时间:2018-12-07 19:38:13

usb type c防水沉板母座性能做一个简单的评测。我司该款产品的具体规格名称为:usb type c防水沉板1.4mm母座前插后贴24P,其属于USB3.1系列连接器(支持过5A大电流充电,支持PD,QC等快充协议方案,接口结构上支持正反随意插拔,支持高频数据传输),该款产品属于usb type c防水母座连接器,其可支持IPX7防水等级,即支持装配该款usb type c防水沉板母座连接器的产品的设备在1M内的水下持续正常工作30分钟,产品的各项电气性能指标正常,产品内部不漏水(默认认为除产品接口外,其他开孔的防水等级与我司该款接口相同或者更强且其各项防水设置正常工作),使用工况为正常大气压下的常规水压,没有额外及受外力持续影响的加压。该款usb type c防水母座连接器的封装规格为沉板式,其沉板深度为1.4毫米,与PCB板采用四脚插板焊接固定(其中前两脚为外扩型,跨板宽度为12.15mm,后双插脚为接口主体直冲型,与该款usb type c防水母座主体宽度相同),引脚针数为24Pin,排列方式为6DIP-6DIP-12SMT型三排针顺向排列,此种排列方式,也就是有些客户所认为的半插半贴型type c母座。该款usb type c防水母座连接器的各部件材质明细为:五金外壳采用高强度不锈钢材质一体冲压而成,塑胶材质为环保耐高温LCP塑胶,24P引脚端子基材使用高导铜材质,表面电镀为金(五金外壳主体表面电镀为珍珠镍)。

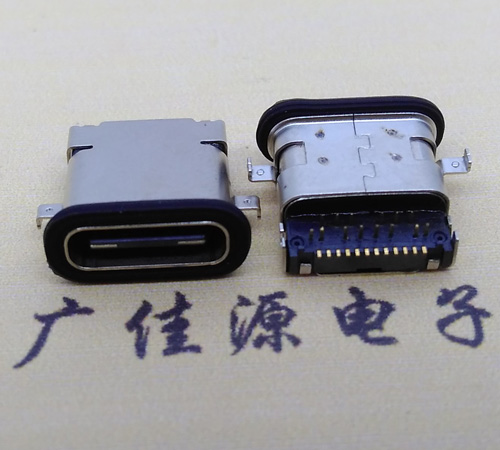

usb type c防水沉板母座

该款usb type c防水母座的24Pin针引脚的功能定义,我司已经在PDF规格书中(产品客户图)以图表的形式列出,如有需要的PCBA设计人员,可自行查看。该款usb type c防水母座连接器的使用寿命方面,其可支持万次以上的插拔循环,其可为所装配的设备提供稳定可靠的连接支持。我司该款usb type c防水母座连接器属于IPX7防水等级,其防水功能主要通过四种工艺方式来实现,


其一,在24Pin引脚端子的布线方面,区别于传统的自动机插端工艺方式,该款usb type c防水母座连接器采用24Pin引脚与塑胶主体部分(连接器胶舌)一体注塑成型工艺,24Pin引脚镶嵌于塑胶之内,引脚Pin针与塑胶舌片之间没有空隙,此属于前端防水工艺措施。


其二,塑胶主体与五金外壳之间采用热成型结合工艺,避免五金与塑胶间不同材质相接触时时所产生的间隙,此属于底部防水工艺措施。


其三,该款usb type c防水母座连接器前端设置密封胶圈安装位置,密封胶圈的材质为硅胶,利用硅胶形变宽容度跨度较大的特点,通过对密封胶圈的压缩量来填满及封闭产品外壳与接口之间的空隙,从而达到防水的效果,此属于外部防水工艺措施。


第四,我司该款usb type c防水母座连接器在结构上采用双层外壳设计,主体接口内侧使用一个拉伸式的内膜接口,另一方面,将产品的固定脚集成于外侧五金外壳上,这样一来,可以避免冲压插脚时形成的开口对产品防水性能的影响,此为结构性防水工艺措施。该款usb type c防水母座连接器,在包装规格方面,我司默认采用载带包装入库,产品下线前,默认自带防水密封胶圈,客户也可以根据自己不同的产品外观结构特点,使用自己定制的密封防水胶圈(我司可根据客户要求,在产品制程中不加装密封胶圈)。对于密封胶圈的形变压缩量方面,通常来说,我们建议客户将形变压缩量控制在45%左右,当然,这个数值也不是固定不变的,客户可以根据产品的实际结构对其进行调整。目前,我司该款usb type c防水母座连接器已经大量销售。



内容关键字:USB Type C接口,USB Type C防水母座,USB Type C厂家
